ZK1501發電機組微光安全監測預警系統由我公司自主開發和研制的ZK1500-II型微光傳感器、ZK1501-I型數據處理單元和ZK1501-I型顯示單元組成,具有監測弧光、液晶顯示和以手機短信通知的方式來提醒故障情況的功能,能夠?qū)Πl(fā)電機組電弧光進行狀態監測、記錄弧光強度并及時以液晶顯示和短信形式告警。" />
|
主要功能及特點:
該裝置配置有測試功能、通信功能等功能,具體功能配置參見下表:
裝置測試功能配置
項目 |
功能名稱 |
是否包含 |
測試功能 |
弧光監測,可接24個微光傳感器 |
√ |
通信 |
網口 |
√ |
RS232 |
√ |
|
GPRS-GSM |
√ |
|
硬件配置 |
TF卡 |
√ |
① 紫外光微光傳感器可完成可見光濾除,并將過濾后紫外光轉換為高效光信號傳輸。
② 紫外光微光傳感器具有RS485通信和4-20mA輸出功能。
③ 傳感器具有極高探測靈敏度,自適應閾值調節,以滿足多種現場應用需求。
④ 配有數據處理單元,集中接收并處理傳感器數據,可以集中接收處理多達24個傳感器。
⑤ 具有人機界面顯示功能
⑥ 通信方式靈活多樣,既可將數據轉換為modbus、標準104、103等協議傳送到后臺監控系統;也可通過GPRS數據信號或GSM短信信號發送給檢修人員,滿足改造站或戶外安裝的需求。
⑦ 供電方式靈活,室內的正常取電、PT取電、戶外光伏取電等,解決不同現場的供電問題。
⑧ 適應不同的故障場所,發電機組滑環室、環網柜、開關柜、戶外高壓線纜等。
⑨ 數據處理單元可以直接接入光纖測溫傳感器,做到光信號和溫度信號的綜合采集預警。
產品技術指標:
1、ZK1501-I型數據處理單元
1. 電源:?jiǎn)蜗嘟涣?/span>220V或57V。
2. 額定頻率:50Hz。
3. 最大功率:35W。
4. 弧光監測靈敏度:1Uw。
5. 內置鋰電池:12V,6800 mA。
6. 可接微光傳感器數量:24個。
2、 ZK1500-II型微光傳感器
1. 特性
- 感光面積:2.65 × 2.65 mm
- 三個范圍(高、中、低)可選
2. 探測區域:角度+/-45度,正前方及左右各2米距離,即4米 x 2米空間
3. 工作條件(Ta=25℃)
參數 |
符號 |
數值 |
單位 |
電源電壓 |
Vcc |
+8~+12 V (DC) |
V |
工作溫度 |
Topr |
-20 to +80 |
°C |
存儲溫度 |
Tstg |
-40 to +100 |
°C |
4. 電子和光學特性(Ta=25℃,Vcc=+12V)
序號 |
參數 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
1 |
光譜響應范圍 |
λ |
|
200 |
- |
850 |
nm |
2 |
峰值靈敏波長 |
λp |
|
- |
350 |
- |
nm |
3 |
飽和輸入功率 |
|
λ=λp |
25 |
500 |
2500 |
nw |
4 |
光靈敏度 |
S |
|
10 |
20 |
- |
nW |
5. 輸出:
① RS485通信,modbus協議,波特率9600;
② 4-20mA輸出。
說明:在沒有光源的情況下,輸出是4.10mA左右,根據不同的微光傳感器,最低輸出電流會有稍許誤差。
880uw/cm2微光傳感器基本不會動作,保持在4.10mA左右。
888uw/cm2以上會有一定的跳變變化,跳變變化一覽表:
序號 |
光功率 |
電流輸出 |
1 |
880uw/cm2 |
4.10mA |
2 |
890uw/cm2 |
15.07mA左右跳變 |
3 |
895 uw/cm2 |
16.04mA左右跳變 |
4 |
1000uw/cm2 |
19.97mA左右跳變 |
建議使用定值:將895 uw/cm2設置為報警定值。
3、ZK1501-I型顯示單元
1. 觸摸顯示屏:5寸。
2. 工作電壓:DC5V。
3. 工作溫度:-20—70℃。
4. 工作濕度:10%-90% RH。
產品圖片:

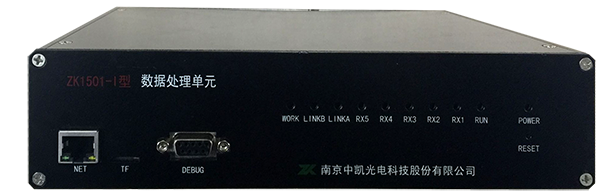

ZK1501-I型數據處理單元正視圖
ZK1501-I型數據處理單元后視圖

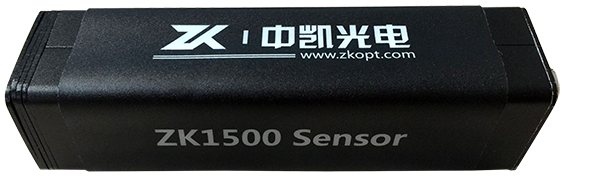

ZK1500-II型微光傳感器外型圖
ZK1501-I型顯示單元正視圖
